Если скважина не глубокая и применяется только для полива на садовом участке, снабжать ее автоматикой нет надобности. Если вода должна поступать в дом, если применяется сложное водоснабжение, автоматизация нужна обязательно.
Что такое современная автоматика для водоносных скважин, главные схемы
«Автоматика» — это совокупность реле и датчиков, которые защищают, контролируют и регулируют оборудование. Главное назначение автоматики — систематизировать работу насоса и защитить от факторов, способных вывести насосы из строя.
Популярны две схемы управления работой насосов:
- Первая схема включает специальный накопительный резервуар, и управление происходит по уровню воды в резервуаре.
- Автоматизация бурения скважин второго типа основывается на контролировании давления в водопроводной системе. Поэтому главный компонент здесь — датчик давления.
Для домашней скважины часто выбирают вариант с датчиком давления, однако ставят и баки. При маленьком расходе воды легче поддерживать в системе нужное давление, а опасность гидроудара сводится к нулю.
Разновидности автоматики
Различают 3 вида автоматики для скважин: первого, второго и третьего поколения.
Автоматика первого поколения
Это наиболее популярная и дешевая, но одновременно с этим надежная система. Вполне может быть установлена своими руками. Состоит из трех устройств:
- Гидроаккумулятор (мембранный бак) — играет роль накопителя воды.
- Реле давления, располагающееся в гидроаккумуляторе. Во время расхода воды давление в гидроаккумуляторе понижается, как только доходит до нижнего предела, реле запускает насос. Как только бак наполнится и давление достигнет верхнего предела, насос отключается.
- Датчик сухого хода — отключает насос, когда в камере отсутствует вода, не давая возможности перегреваться и работать «всухую».
Часто автоматика для скважин 1-го поколения идет в сборе вместе с самовсасывающим насосом — в форме домашних насосных станций. Для автоматизации водоносных скважин до 10-15 метров глубиной такие станции будут самым лучшим решением.
Если система устанавливается для погружных насосов, туда входят специальные поплавки-выключатели, отключающие насос, если уровень воды падает, дабы он не перегрелся и не работал без воды.
Автоматика водоносных скважин второго поколения
С целью автоматизации скважины на воду применяется электронный блок, при этом его датчики устанавливаются на сам насос и в водопроводную систему. Гидроаккумулятор не устанавливают. Датчики в водопроводе отвечают на давление воды: когда оно опускается ниже необходимой нормы, на блок управления тут же поступает сигнал, и насос включается. Когда давление восстановлено — снова срабатывают датчики, и оборудование выключается.
Данная система в наладке и установке весьма сложна и требует навыков электротехники. Используется при автоматизации скважин с погружными насосами.
Автоматика третьего поколения
Представляет собой надежную и эффективную электронную систему, позволяющую экономить электроэнергию и ресурс силового оборудования. Гарантирует практически стопроцентную защиту двигателя насоса от перегрева и скачков напряжения в электросети.
Система функционирует без мембранного бака. Основное отличие от 2-го поколения — контроль мощности насоса исходя из разбора воды. В автоматизированных системах первых двух поколений насосы включены на полную мощность. Автоматика третьего поколения гарантирует силовому оборудованию работу в щадящем режиме, защищая от раннего выхода из строя.
Автоматизация данного вида выполняется и настраивается только специалистами. На выполнении работ данного профиля специализируется, например, ассоциация водабуртехно.

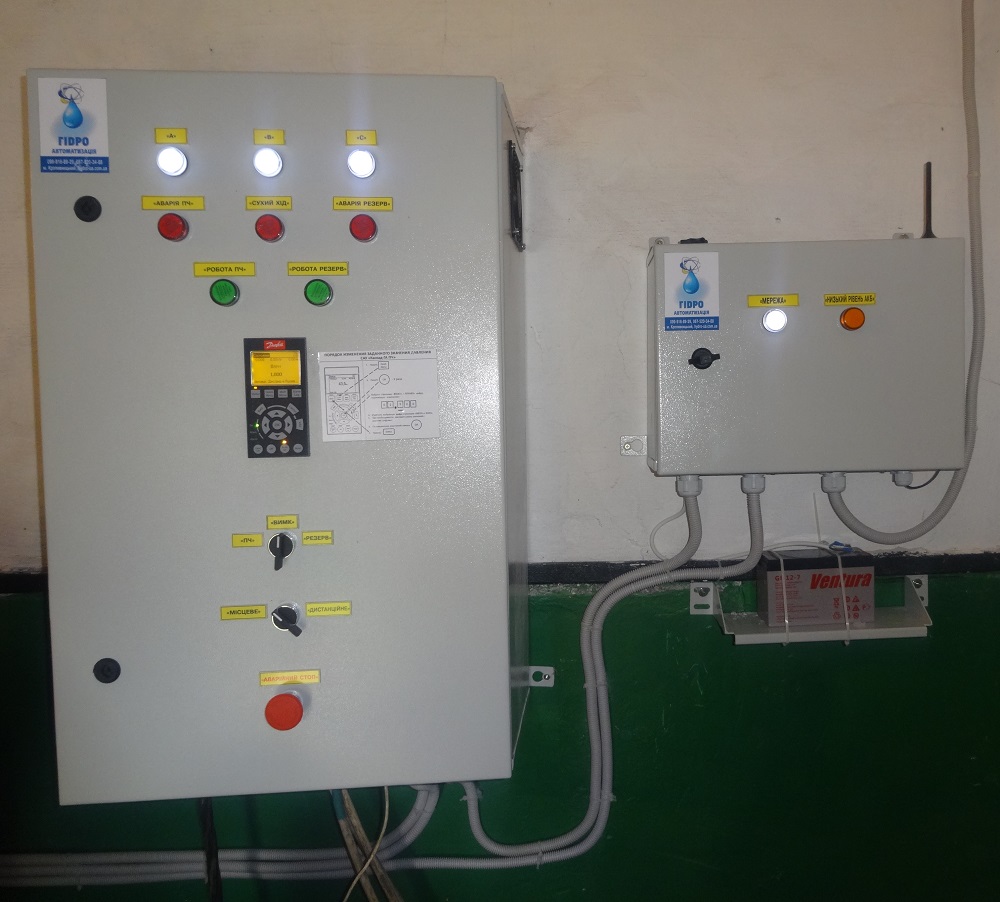

Зачем нужен шкаф управления насосом
Шкаф управления насосом используется не только жилищно-коммунальными объектами и промышленными компаниями. В наше время они устанавливаются в частных домах с целью удобства управления автономным автоматизированным водоснабжением.
Посредством шкафа можно управлять электродвигателями одного или сразу нескольких насосов.
Шкаф управления насосом осуществляет такие функции:
- координирует и оптимизирует функционирование сразу нескольких насосов.
- предоставляет сведения о работе каждого агрегата.
- гарантирует плавный, безопасный запуск двигателя.
- отслеживает в системе температуру и уровень воды.
- контролирует работу частотного преобразователя.
В случае если насосов несколько, шкаф обеспечивает попеременную работу. Это, первым делом, спасет от быстрого изнашивания, а, во-вторых, не позволяет заиливаться насосу.
Шкаф управления насосом имеет разную комплектацию, исходя из количества насосов. Данное устройство многократно облегчает управление системой автономного водоснабжения.
